Pesquisadores da ETH Zurich anunciaram um estudo capaz de alterar o limite físico do que entendemos como pixel. Uma nova tecnologia Nano-OLED consegue reduzir a dimensão de diodos emissores de luz para a casa dos 100 nanômetros, algo cerca de 50 vezes menor do que o padrão atual da indústria.

A conquista amplia a densidade de pixels para patamares inéditos e abre a porta para aplicações que vão de telas ultracompactas a novos sistemas ópticos que manipulam luz de forma precisa.

O que torna o Nano-OLED tão diferente

A pesquisa publicada na renomada revista científica Nature Photonics apresenta um método de fabricação que miniaturiza OLEDs em um único passo.

O processo usa membranas ultrafinas de Silício Nitreto, material cerâmico rígido e estável que funciona como uma máscara litográfica excepcionalmente fina.

É justamente essa característica que permite criar padrões com espaçamentos menores que o comprimento de onda da própria luz emitida.

Os experimentos mostraram pixels com 100 a 200 nanômetros, densidade equivalente a 100.000 ppi. Para efeito comparativo, o padrão premium atual de headsets XR gira entre 3.000 e 5.000 ppi.

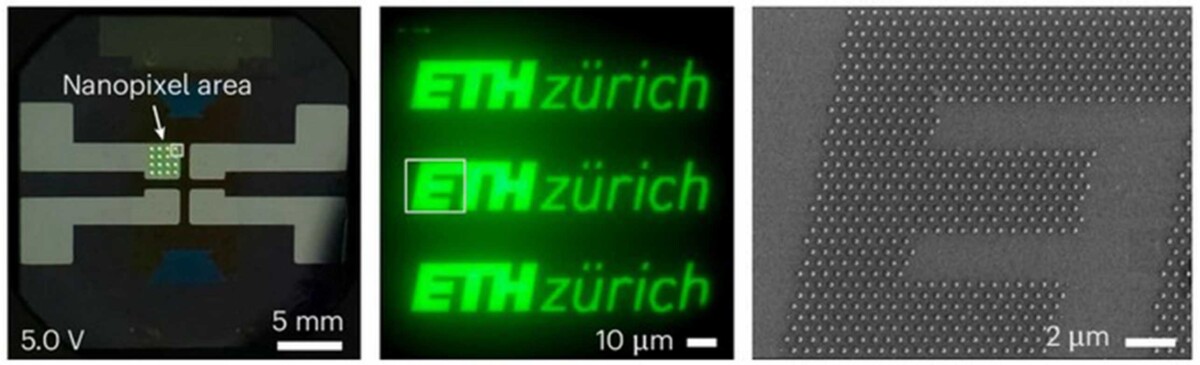

A nova escala é tão extrema que os cientistas conseguiram imprimir o logotipo da ETH em uma área do tamanho de uma célula humana, composta por 2.800 nanopixels.

A miniaturização atinge um limite em que luzes vizinhas interagem entre si, criando padrões ópticos complexos e permitindo controlar direção e polarização com precisão sem lente

Como funciona o processo de fabricação

O método se apoia em um conjunto de etapas coordenadas:

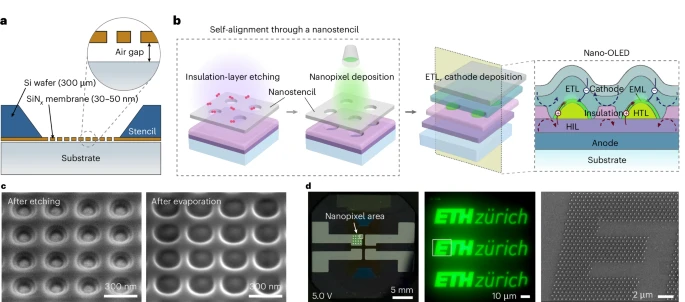

1. Membranas finíssimas

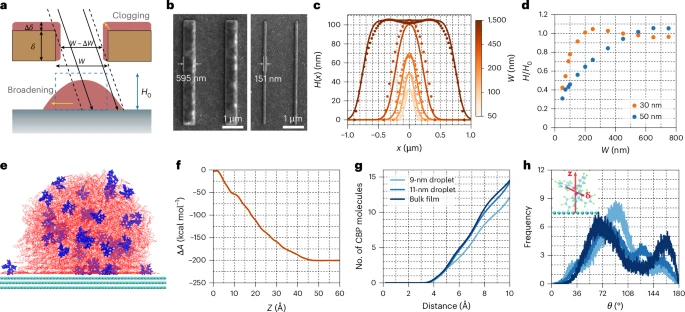

Chamadas de nanostencils, elas possuem de 30 a 50 nm de espessura e permanecem estáveis sem deformar. Essa rigidez é obrigatória para manter as aberturas alinhadas sobre a superfície onde o OLED será depositado.

2. Evaporação e gravação em nanoescala

As aberturas microscópicas funcionam como moldes que definem o tamanho dos pixels. Como o processo é resist-free, não há exposição direta dos materiais orgânicos a solventes agressivos, preservando sua eficiência.

3. Integração direta com processos tradicionais

Os pesquisadores ressaltam que a técnica pode ser inserida no pipeline normal de litografia usado em semicondutores, algo raro em tecnologias emergentes.

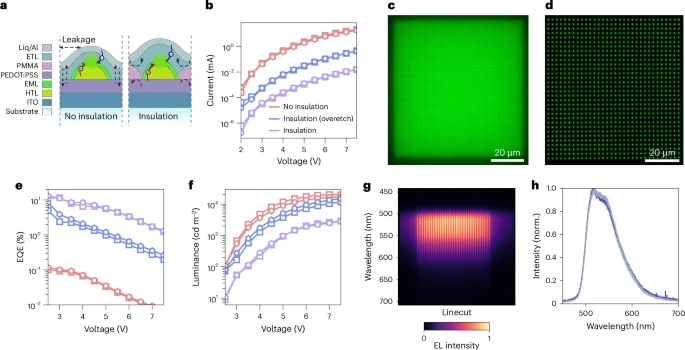

O resultado é a possibilidade de fabricar matrizes com mais de 1 milhão de nanopixels com eficiência quântica externa superior a 13%, valor próximo ao de OLEDs convencionais de maior escala.

Aplicações imediatas e de longo prazo

O impacto inicial mais provável aparece em telas de altíssima densidade, especialmente para smart glasses, headsets XR e microscópios digitais. A proximidade entre olho e display exige pixels quase invisíveis, e o Nano-OLED cria esse cenário.

Mais um campo que deve ser beneficiado é o sensoriamento óptico, já que o tamanho reduzido dos pixels permite registrar variações sutis de luz emitida por tecidos, células ou neurônios individuais.

Há potencial para equipamentos de pesquisa biomédica e plataformas de diagnóstico ultraespecíficas.

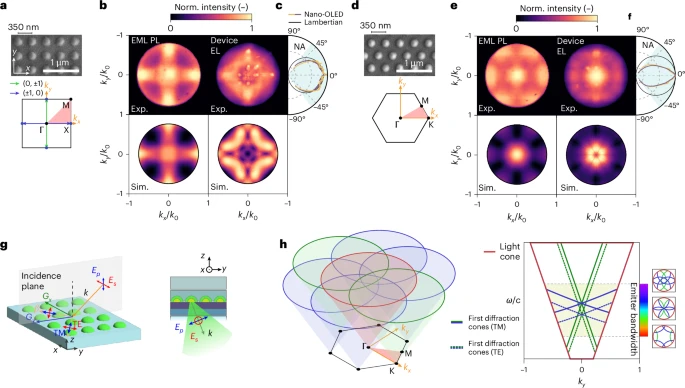

A tecnologia também avança no território das metassuperfícies eletroluminescentes, um tipo de arquitetura óptica que rearranja ondas de luz a partir da posição dos nanopixels. Isso cria efeitos como:

• Direcionamento de feixes sem lentes: a matriz pode jogar luz em ângulos específicos, algo chave para mini lasers e comunicação óptica em curta distância.

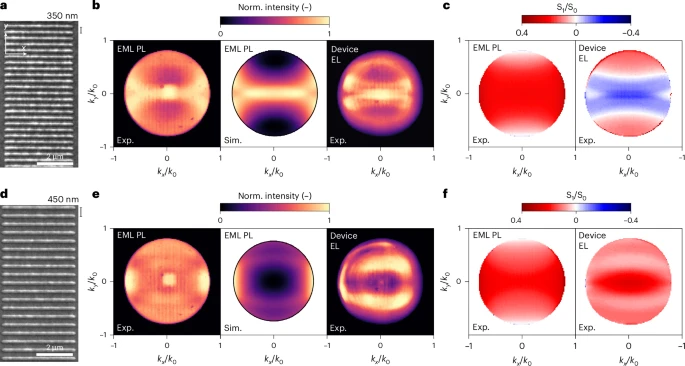

• Polarização controlada: o alinhamento dos emissores permite produzir luz polarizada diretamente na fonte. Hoje isso é feito com filtros que desperdiçam parte da luminosidade.
• Difração calculada: posicionar emissores abaixo do limite de difração faz com que ondas se reforcem ou se anulem, uma forma de engenharia de luz antes restrita a antenas de rádio e radar.

Caminho aberto para hologramas, lasers e comunicação óptica

A equipe já especula que controlar os pixels individualmente transformaria matrizes Nano-OLED em estruturas equivalentes às antenas de phased array, conhecidas por guiar feixes eletromagnéticos com precisão milimétrica.

No campo da luz visível, isso significa hologramas mais definidos e transmissões de dados em altíssima velocidade.

Os pesquisadores imaginam meta-pixels tridimensionais capazes de projetar imagens ao redor do observador, criando experiências volumétricas sem depender de telas ou óculos adicionais.

Leia também:

• Pesquisadores conseguem integrar materiais 2D em chips de silício
• Incrível! Cientistas conseguem transmitir energia sem fio a 8 km de distância
• Cientistas criam primeiro transistor com velocidade de petahertz no mundo

O que esperar da tecnologia nos próximos anos

Embora o estudo apresente resultados sólidos, agora é preciso dominar o controle individual de cada nanopixel. Só assim será possível explorar o potencial pleno de manipulação de luz no nível submicrométrico.

Outro desafio envolve aproximar o processo de uma escala industrial, já que a criação de máscaras tão finas ainda exige equipamentos de alta precisão. Mesmo assim, o fato de o método ser compatível com processos industriais é um indicador de viabilidade.

Os avanços recentes em Nano-OLED desenham uma transição para dispositivos capazes de manipular luz como ondas e não apenas como pontos luminosos. É um paradigma semelhante ao salto do 2D para o 3D na computação gráfica: muda o tipo de tecnologia que se torna possível.

Se a miniaturização continuar no ritmo apresentado pela equipe da ETH Zurich, veremos um cenário em que telas, sensores e sistemas ópticos passam a operar em escalas tão pequenas que a distinção entre hardware e fenômenos físicos se torna cada vez mais tênue. E é nesse ponto que a próxima geração de interfaces visuais pode surgir.

Fonte: ETH Zurich e Nature
